耀一_氣-液式熱管余熱回收器構造圖

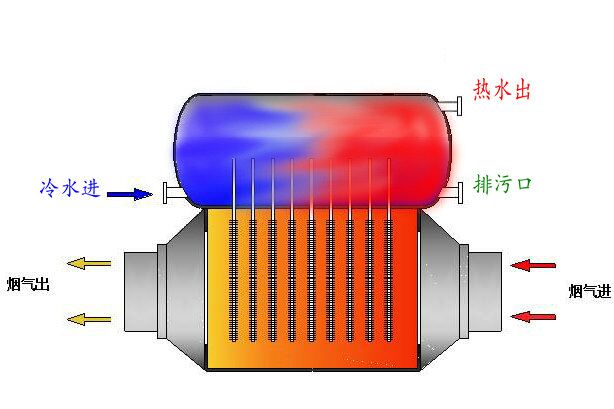

 　　耀一_氣-液式熱管余熱回收器構造下部是煙道，上部為水箱，中間有隔板，水箱有進出水接口和排污口。工作時，煙氣流經熱管余熱回收器煙道沖刷熱管下端，熱管吸熱后將熱量導至上端，熱管上端放熱將水加熱。為防止煙堵和腐蝕，余熱回收器出煙氣溫度一般控制在露點以上，即燃油、燃煤鍋爐排煙不小于130℃，燃?xì)忮仩t排煙溫度不小100℃，節約燃料10%-30%。
